Hangzhou Ocean Industry Co., Ltd. є одним із провідних виробників і постачальників муфт типу fl-fls у Китаї. Ласкаво просимо на оптову оптову торгівлю довговічними промисловими ланцюгами та деталями трансмісії, виготовленими в Китаї, тут з нашого заводу. Усі індивідуальні продукти мають високу якість та конкурентоспроможну ціну.
Муфти типу FL/FLS — це з’єднувальний продукт, який широко використовується в різноманітному механічному обладнанні, доступний у різних розмірах і стандартах, щоб відповідати різноманітним специфікам застосування та вимогам до конструкції на різних ринках.
Серія FL, муфта маховика, в основному використовується в-будівельному обладнанні, такому як гусеничні навантажувачі, підйомники та екскаватори, а також в інших мобільних гідравлічних системах. Конкретні параметри серії FLS включають основні розміри, розмір отвору, кількість болтів, максимальний крутний момент, максимальну швидкість та момент інерції.
Параметр
Асортимент продукції
| Стандарти | Тип серії | Діапазон розмірів |
| ANSI/DIN | FL | FL 100-FL 630 |
| FLS | FLS112-FL S630 |
ANSI

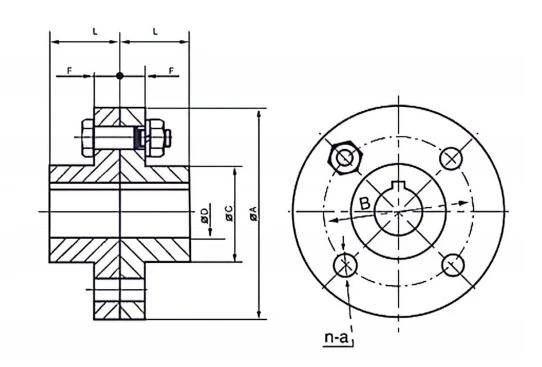

| Каталог | Основні розміри | свердловина | Максимальний крутний момент (у- фунтах) | Максимальна кількість обертів на хвилину | Кількість болтів n | вага фунти |
||||||
| A | L | C | B | F | a | Пілотний бур | Макс Бор | |||||
| FL-40 | 4 | 17/16 | 15/8 | 25/8 | 5/8 | 3/8 | - | 1 | 558 | 4000 | 4 | 4.6 |
| FL-44 | 43/8 | 19/16 | 2 | 3 | 5/8 | 3/8 | - | 11/8 | 797 | 4000 | 4 | 6.1 |
| FL-50 | 5 | 13/4 | 23/16 | 33/8 | 23/32 | 9/16 | - | 11/4 | 1151 | 4000 | 4 | 8.5 |
| FL-55 | 51/2 | 2 | 213/16 | 4 | 23/32 | 9/16 | - | 11/2 | 1947 | 4000 | 6 | 11.8 |
| FL-63 | 63/8 | 23/16 | 31/8 | 49/16 | 23/32 | 9/16 | - | 13/4 | 3186 | 4000 | 8 | 15.8 |
| FL-71 | 71/8 | 21/2 | 31/2 | 51/4 | 23/32 | 9/16 | - | 2 | 4425 | 3800 | 8 | 20.8 |
| FL-79 | 77/8 | 213/16 | 4 | 53/4 | 7/8 | 3/4 | 11/16 | 23/16 | 6284 | 3550 | 8 | 32.4 |
| FL-88 | 87/8 | 31/8 | 43/8 | 611/16 | 7/8 | 3/4 | 11/16 | 21/2 | 8850 | 3150 | 8 | 41.7 |
| FL-100 | 10 | 31/2 | 5 | 71/8 | 11/8 | 1 | 3/4 | 213/16 | 12390 | 2800 | 8 | 60.4 |
| FL-110 | 11 | 4 | 51/2 | 77/8 | 11/8 | 11/8 | 13/16 | 31/8 | 17700 | 2500 | 8 | 80.3 |
| FL-124 | 123/8 | 43/8 | 61/4 | 93/8 | 11/8 | 11/8 | 11/4 | 31/2 | 24780 | 2240 | 10 | 108 |
| FL-140 | 14 | 5 | 71/16 | 101/4 | 17/16 | 17/16 | 11/4 | 4 | 35400 | 2000 | 8 | 166 |
| FL-158 | 153/4 | 5 | 77/8 | 117/8 | 17/16 | 17/16 | 2 | 43/8 | 46905 | 1800 | 10 | 210 |
| FL-180 | 173/4 | 51/2 | 813/16 | 14 | 17/16 | 17/16 | 23/8 | 5 | 66375 | 1600 | 12 | 276 |
| FL-220 | 22 | 61/4 | 97/8 | 173/4 | 17/16 | 17/16 | 31/8 | 51/2 | 97350 | 1250 | 14 | 417 |
| FL-250 | 247/8 | 71/16 | 11 | 207/8 | 17/16 | 17/16 | 31/2 | 61/4 | 141600 | 1120 | 18 | 551 |
| Каталог | Основні розміри | свердловина | Максимальний крутний момент (- фунтів) | Максимальна кількість обертів на хвилину | Кількість болтів n | вага Фунтів |
||||||
| A | L | C | B | F | a | Пілотний бур | Макс Бор | |||||
| ФЛС-44 | 43/8 | 19/16 | 2 | 3 | 5/8 | 3/8 | 1/2 | 13/16 | 974 | 6000 | 4 | 6.0 |
| ФЛС-50 | 5 | 13/4 | 23/16 | 33/8 | 23/32 | 9/16 | 1/2 | 13/8 | 1505 | 6000 | 4 | 8.3 |
| ФЛС-55 | 51/2 | 2 | 213/16 | 4 | 23/32 | 9/16 | 1/2 | 15/8 | 2655 | 6000 | 6 | 11.4 |
| ФЛС-63 | 63/8 | 23/16 | 31/8 | 49/16 | 23/32 | 9/16 | 9/16 | 17/8 | 3983 | 6000 | 8 | 15.4 |
| ФЛС-71 | 71/8 | 21/2 | 31/2 | 51/4 | 23/32 | 9/16 | 9/16 | 23/16 | 5576 | 5700 | 8 | 20.1 |
| ФЛС-79 | 77/8 | 213/16 | 4 | 53/4 | 7/8 | 3/4 | 11/16 | 23/8 | 7523 | 5200 | 8 | 31.5 |
| ФЛС-88 | 87/8 | 31/8 | 43/8 | 611/16 | 7/8 | 3/4 | 11/16 | 23/4 | 12390 | 4700 | 8 | 39.8 |
| ФЛС-100 | 10 | 31/2 | 5 | 71/8 | 11/8 | 1 | 3/4 | 3 | 14160 | 4200 | 8 | 59.4 |
| ФЛС-110 | 11 | 4 | 51/2 | 77/8 | 11/8 | 11/8 | 13/16 | 35/16 | 22150 | 3750 | 8 | 78.4 |
| ФЛС-124 | 123/8 | 43/8 | 61/4 | 93/8 | 11/8 | 11/8 | 11/4 | 315/16 | 35400 | 3350 | 10 | 103 |
| ФЛС-140 | 14 | 5 | 71/16 | 101/4 | 17/16 | 17/16 | 11/4 | 45/16 | 44250 | 3000 | 8 | 160 |
| ФЛС-158 | 153/4 | 5 | 77/8 | 117/8 | 17/16 | 17/16 | 2 | 415/16 | 66375 | 2650 | 10 | 198 |
| ФЛС-180 | 173/4 | 51/2 | 813/16 | 14 | 17/16 | 17/16 | 23/8 | 51/2 | 96750 | 2360 | 10 | 262 |
| ФЛС-220 | 22 | 61/4 | 97/8 | 173/4 | 17/16 | 17/16 | 31/8 | 515/16 | 123900 | 1900 | 10 | 408 |
| ФЛС-250 | 247/8 | 71/16 | 11 | 207/8 | 17/16 | 17/16 | 31/2 | 69/16 | 177000 | 1670 | 10 | 539 |
DIN

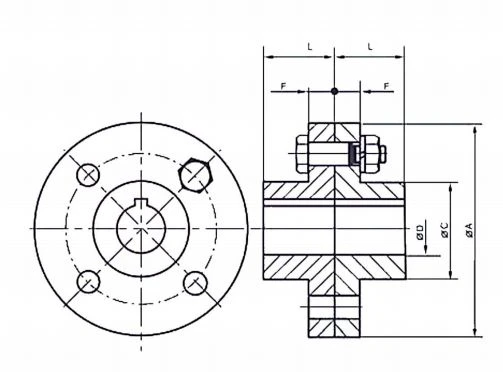

| Каталог | фундаментальні розміри | свердловина | Болти | Максимальний крутний момент (Нм) | Макс. оберти n (rpm) | Момент інерції (кг.㎠) | G (кг) | |||||||
| A | C | B | a | L | F | Пілот | Макс | Розміри | кількість | |||||
| FL-100 | 100 | 42.5 | 67 | 10 | 35.5 | 16 | - | 25 | M10 | 4 | 63 | 4000 | 25 | 2.11 |
| FL-112 | 112 | 50 | 75 | 10 | 40 | 16 | - | 28 | M10 | 4 | 90 | 4000 | 40 | 2.75 |
| FL-125 | 125 | 56 | 85 | 14 | 45 | 18 | - | 32 | M14 | 4 | 130 | 4000 | 70 | 3.85 |
| FL-140 | 140 | 71 | 100 | 14 | 50 | 18 | - | 38 | M14 | 6 | 220 | 4000 | 120 | 5.35 |
| FL-160 | 160 | 80 | 115 | 14 | 56 | 18 | - | 45 | M14 | 8 | 360 | 4000 | 200 | 7.15 |
| FL-180 | 180 | 90 | 132 | 14 | 63 | 18 | - | 50 | M14 | 8 | 500 | 3800 | 330 | 9.42 |
| FL-200 | 200 | 100 | 145 | 20 | 71 | 22.4 | 18 | 56 | M20 | 8 | 710 | 3550 | 650 | 14.70 |
| FL-224 | 224 | 112 | 170 | 20 | 80 | 22.4 | 18 | 63 | M20 | 8 | 1000 | 3150 | 1000 | 18.90 |
| FL-250 | 250 | 125 | 180 | 25 | 90 | 28 | 20 | 71 | M20 | 8 | 1400 | 2800 | 1900 | 27.40 |
| FL-280 | 280 | 140 | 200 | 28 | 100 | 28 | 30 | 80 | M24 | 8 | 2000 | 2500 | 3100 | 36.40 |
| FL-315 | 315 | 160 | 236 | 28 | 112 | 28 | 32 | 90 | M24 | 10 | 2800 | 2240 | 5100 | 49.00 |
| FL-355 | 355 | 180 | 260 | 35.5 | 125 | 35.5 | 32 | 100 | M30 | 8 | 4000 | 2000 | 10000 | 75.30 |
| FL-400 | 400 | 200 | 300 | 35.5 | 125 | 35.5 | 50 | 110 | M30 | 10 | 5300 | 1800 | 16000 | 95.20 |
| FL-450 | 450 | 224 | 355 | 35.5 | 140 | 35.5 | 60 | 125 | M30 | 12 | 7500 | 1600 | 27000 | 125.00 |
| FL-560 | 560 | 250 | 450 | 35.5 | 160 | 35.5 | 80 | 140 | M30 | 14 | 11000 | 1250 | 61000 | 189.00 |
| FL-630 | 630 | 280 | 530 | 35.5, | 180 | 35.5 | 90 | 160 | M30 | 18 | 16000 | 1120 | 100000 | 250.00 |
| Каталог | фундаментальні розміри | свердловина | Болти | Максимальний крутний момент (Нм) | Макс. оберти n (rpm) | Момент інерції (кг.㎠) | G (кг) | ||||||||
| A | C | B | a | L | F | Пілот | Макс | Розміри | кількість | ||||||
| ФЛС-112 ФЛС-125 ФЛС-140 ФЛС-160 ФЛС-180 |
112 125 140 160 180 |
50 56 71 80 90 |
75 85 100 115 132 |
10 14 14 14 14 |
40 45 50 56 63 |
16 18 18 18 18 |
13 13 13 14 14 |
30 35 42 48 55 |
M10 M14 M14 M14 M14 |
4 4 6 8 8 |
110 170 300 450 630 |
6000 6000 6000 6000 5700 |
43 75 120 210 350 |
2.90 4.03 5.55 7.49 9.73 |
|
| ФЛС-200 ФЛС-224 ФЛС-250 ФЛС-280 ФЛС-315 |
200 224 250 280 315 |
100 112 125 140 160 |
145 170 180 200 236 |
20 20 25 28 28 |
71 80 90 100 112 |
22.4 22.4 28 28 28 |
18 18 20 30 32 |
60 70 75 85 100 |
M20 M20 M20 M24 M24 |
8 8 8 8 10 |
850 1400 1600 2500 4000 |
5200 4700 4200 3750 3350 |
690 1100 2000 3300 5400 |
15.30 19.30 28.80 38.00 50.00 |
|
| ФЛС-355 ФЛС-400 ФЛС-450 ФЛС-560 ФЛС-630 |
355 400 450 560 630 |
180 200 224 250 280 |
260 300 355 450 530 |
36 36 36 36 36 |
125 125 140 160 180 |
35.5 35.5 35.5 35.5 35.5 |
32 50 60 80 90 |
110 125 140 150 170 |
M30 M30 M30 M30 M30 |
8 10 12 14 18 |
5000 7500 11000 14000 20000 |
3000 2650 2360 1900 1670 |
11000 17000 28000 65000 110000 |
77.50 96.60 127.00 198.00 261.00 |
|
